Что такое разрешение светодиодного экрана

Что такое разрешение светодиодного экрана:

Разрешение светодиодного экрана - это количество пикселей по горизонтали и вертикали, из которых строится изображение (например, 1920×1080). От него напрямую зависят детализация, читаемость контента и требования к источнику сигнала и контроллеру. Для любого проекта с LED‑экранами понимание связки «размер — шаг пикселя - разрешение» критично: от этого зависит и визуальный результат, и бюджет, и сложность инфраструктуры.

В этом материале разберёмся, как считать разрешение светодиодного экрана, какие параметры важны на этапе ТЗ и как выбрать шаг пикселя под конкретный сценарий эксплуатации.

Базовые понятия: пиксель, шаг, плотность

Пиксель как минимальная единица изображения
Пиксель светодиодного экрана - это минимальный адресуемый элемент матрицы, который может независимо менять яркость и цвет. В классической RGB‑реализации он формируется из красного, зелёного и синего каналов, которые в разных технологиях (SMD, DIP, COB) могут быть собраны по‑разному. С точки зрения проектировщика важно одно: каждый пиксель - это отдельная точка управления, которая участвует в формировании итогового изображения.

Один логический пиксель может содержать от одного до нескольких физических светодиодов, но при расчёте разрешения нас интересует именно количество адресуемых точек, а не число корпусов на плате. От стабильности их работы, калибровки по цвету и яркости и корректной прошивки контроллеров напрямую зависит визуальное качество любой сцены.

Шаг пикселя:
Шаг пикселя (pixel pitch, P2.5, P4, P10 и т.п.) - это расстояние в миллиметрах между центрами соседних пикселей. Это ключевой параметр, который одновременно влияет на три вещи:

• плотность пикселей на единицу площади;
• минимальное комфортное расстояние просмотра;
• стоимость квадратного метра экрана и нагрузки на систему.

Чем меньше шаг, тем выше разрешение на том же физическом размере и тем ближе к экрану можно подходить без «рассыпания» картинки на точки. Для indoor‑проектов (залы, студии, торговые центры) обычно используют шаг порядка P1.2–P4, для улицы и больших дистанций - P4–P20 и крупнее.

Плотность пикселей и её влияние

Плотность пикселей фактически описывает, сколько пикселей приходится на единицу длины или площади экрана. Чем она выше, тем лучше передаются градиенты, мелкая графика и мелкий текст, тем меньше артефактов при масштабировании контента. Но сама по себе высокая плотность не гарантирует идеальную картинку: без нормальной калибровки, достаточной яркости и высокой частоты обновления экран будет «мылить» или мерцать, независимо от количества точек.

​

Как рассчитать разрешение светодиодного экрана

Базовая формула

Для расчёта разрешения нужны всего два параметра: физический размер поля экрана и шаг пикселя.

Формулы расчёта разрешения светодиодного экрана

Горизонтальное количество пикселей:
PixH = ширина экрана (мм) / шаг пикселя (мм)

Вертикальное количество пикселей:
PixV = высота экрана (мм) / шаг пикселя (мм)

Итоговое разрешение:
PixH × PixV

Именно так считается, например, разрешение кастомного экрана 2×3 м при известном шаге пикселя.

Пример 1. Экран 3×1,7 м, шаг P2.5.

Ширина: 3 м = 3000 мм

Высота: 1,7 м = 1700 мм

Шаг: 2,5 мм

Расчёт:

Горизонталь: 3000 / 2,5 = 1200 пикселей

Вертикаль: 1700 / 2,5 = 680 пикселей

Итоговое разрешение: 1200×680 ≈ 816 000 пикселей.
​

Пример 2. Уличный экран 6×4 м, шаг P10.

Ширина: 6000 мм

Высота: 4000 мм

Шаг: 10 мм

Расчёт:

Горизонталь: 6000 / 10 = 600 пикселей

Вертикаль: 4000 / 10 = 400 пикселей

Итоговое разрешение: 600×400 = 240 000 пикселей.
​

В обоих случаях мы получаем конкретную матрицу, под которую нужно готовить контент и подбирать контроллер.
Ошибки на этом этапе всегда бьют по проекту: перепутали миллиметры и сантиметры, грубо округлили размеры - получили экран, на который не садится ни стандартное Full HD, ни 4K. Результат - обрезанные края, чёрные полосы, растяжения или постоянные компромиссы с масштабированием.

Профессиональный подход - считать разрешение не «в отрыве», а сразу через:

• размер и разрешение одного модуля;
• количество модулей по ширине и высоте;
• итоговую матрицу экрана

Так ты гарантируешь кратность по модулям/шкафам и упрощаешь адресацию и обслуживание.

Связь разрешения и размера светодиодного экрана

Соотношение сторон и физический размер
Разрешение экрана всегда связано с его физическим размером через шаг пикселя. При фиксированном шаге увеличение ширины/высоты линейно увеличивает количество пикселей, а значит - и общее разрешение. При этом важно не потерять соотношение сторон: под видео 16:9 логично собирать матрицу, близкую к 16:9 в пикселях, под спецформаты - проектировать соотношение сразу под контент.

Физический размер - это ещё и конструкция: несущая рама, доступ к модулям, теплоотвод, кабельные трассы, питание. Дополнительные пиксели - это не только детализация картинки, но и рост нагрузки на всё железо проекта.
​
Количество пикселей и масштабирование контента
Чем больше пикселей на экране, тем выше теоретический потенциал по качеству картинки и тем более детальный контент можно показывать без потери резкости. Но если исходное видео или графика имеют невысокое разрешение, при растяжении на большую матрицу будут заметны артефакты, шум и «лесенка» по краям объектов.

Для интегратора вывод простой: разрешение экрана должно быть согласовано с:

• разрешением источников (плееры, медиа‑серверы, видеосистемы);
• возможностями видеопроцессора/контроллера по входам и выходам;
• типовым форматом контента, который реально будет крутиться, а не только в брошюре.

Качество изображения: разрешение и дистанции просмотра

Как разрешение влияет на картинку
Разрешение напрямую отвечает за то, насколько аккуратно экран рисует мелкий текст, сетки, тонкие линии и сложные градиенты. При высоком количестве пикселей на единицу площади проще добиться «печатного» качества для презентаций, UI и интерфейсов. Но если недотянуть по частоте обновления, яркости или калибровке, зритель всё равно увидит мерцание, неравномерность и «цветовые пятна».

Расстояние между зрителем и экраном
Для практики существует простое правило: минимальная комфортная дистанция (в метрах) примерно равна шагу пикселя в миллиметрах. То есть:

• P1.5 - комфортно от 1,5 м;
• P2.5 - от 2,5–3 м;
• P6 - от 6 м и дальше;
• P10 - от 10 м и дальше.

При меньшей дистанции глаз начинает «разбирать» отдельные точки, и субъективное качество падает, даже если формально разрешение высокое. Поэтому при проектировании сначала фиксируют сценарий и геометрию площадки, а уже потом выбирают шаг пикселя и формируют требования к разрешению.

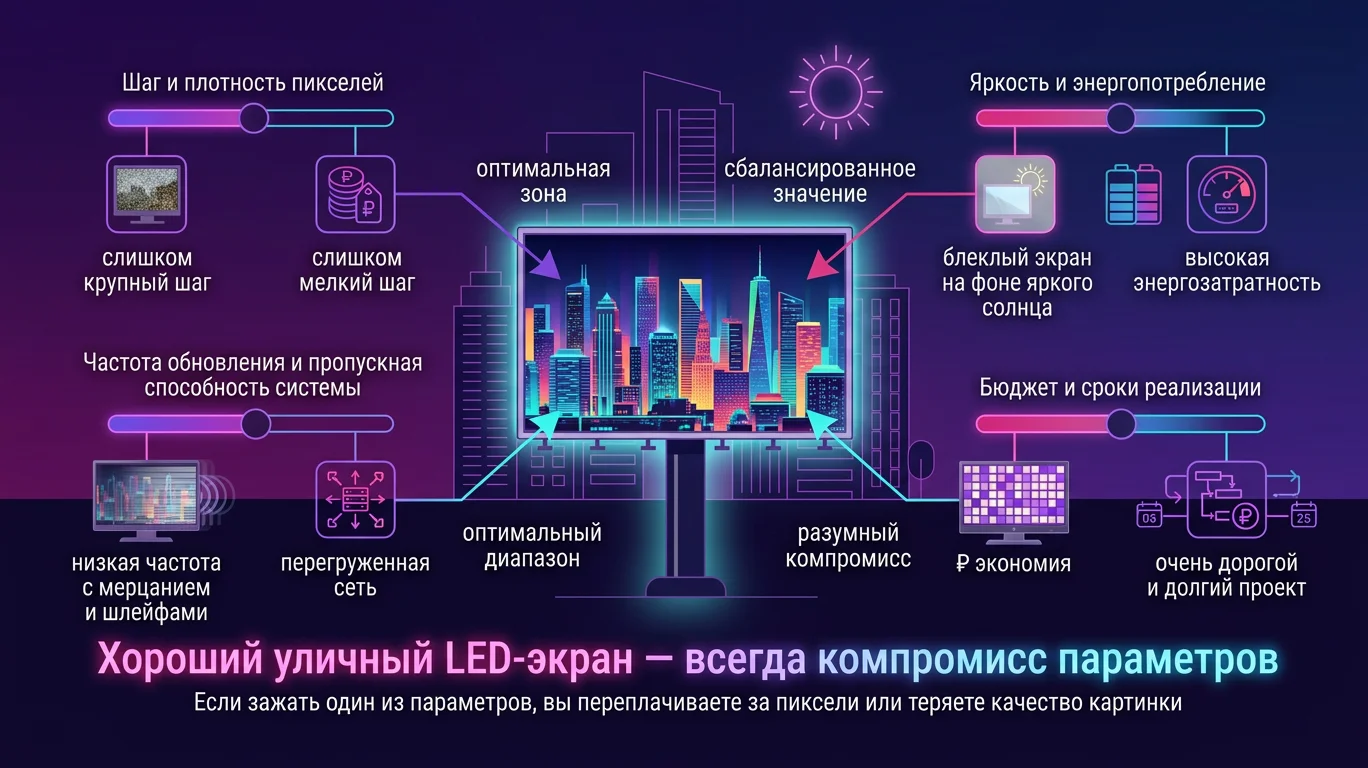

Баланс параметров

Хороший LED‑ экран - всегда компромисс между:

• шагом и плотностью пикселей;
• яркостью и энергопотреблением;
• частотой обновления и пропускной способностью системы;
• бюджетом и сроками реализации.

Если «зажать» один из параметров - например, поставить слишком мелкий шаг при малом размере экрана и низкой дистанции - можно переплатить за пиксели, которые не дадут заметного выигрыша в сценарии.
​
​

Как выбрать разрешение светодиодного экрана

Основные критерии выбора

При подборе шага и итогового разрешения стоит отталкиваться от нескольких базовых вещей:

• Габариты и доступное пространство. Насколько большой экран вообще можно разместить конструктивно.
• Минимальное и типичное расстояние просмотра. Сколько метров от первого ряда/тротуара до экрана.
• Тип контента. Преобладают ли презентации, видео, графики с мелким текстом или крупные рекламные слоганы.
• Условия эксплуатации. Помещение или улица, освещённость, требуемая яркость, класс защиты.
• Бюджет и стоимость владения. Мелкий шаг = больше пикселей, выше стоимость, сложнее контроллеры, выше энергопотребление.
• Каждый лишний пиксель стоит денег, и их имеет смысл добавлять только тогда, когда сценарий реально выигрывает от более высокой детализации.

Типичные сценарии и ориентиры
По отраслевой практике можно опираться на такие ориентиры:

Конференц‑зал, переговорка
Рекомендуемый шаг: P1.5–P2.5
Типичное целевое разрешение: близко к Full HD / WQHD (1920×1080 и выше).

Учебный класс, малый зал
Рекомендуемый шаг: P2–P3.9
Типичное целевое разрешение: 1920×1080 или кратные этому формату.

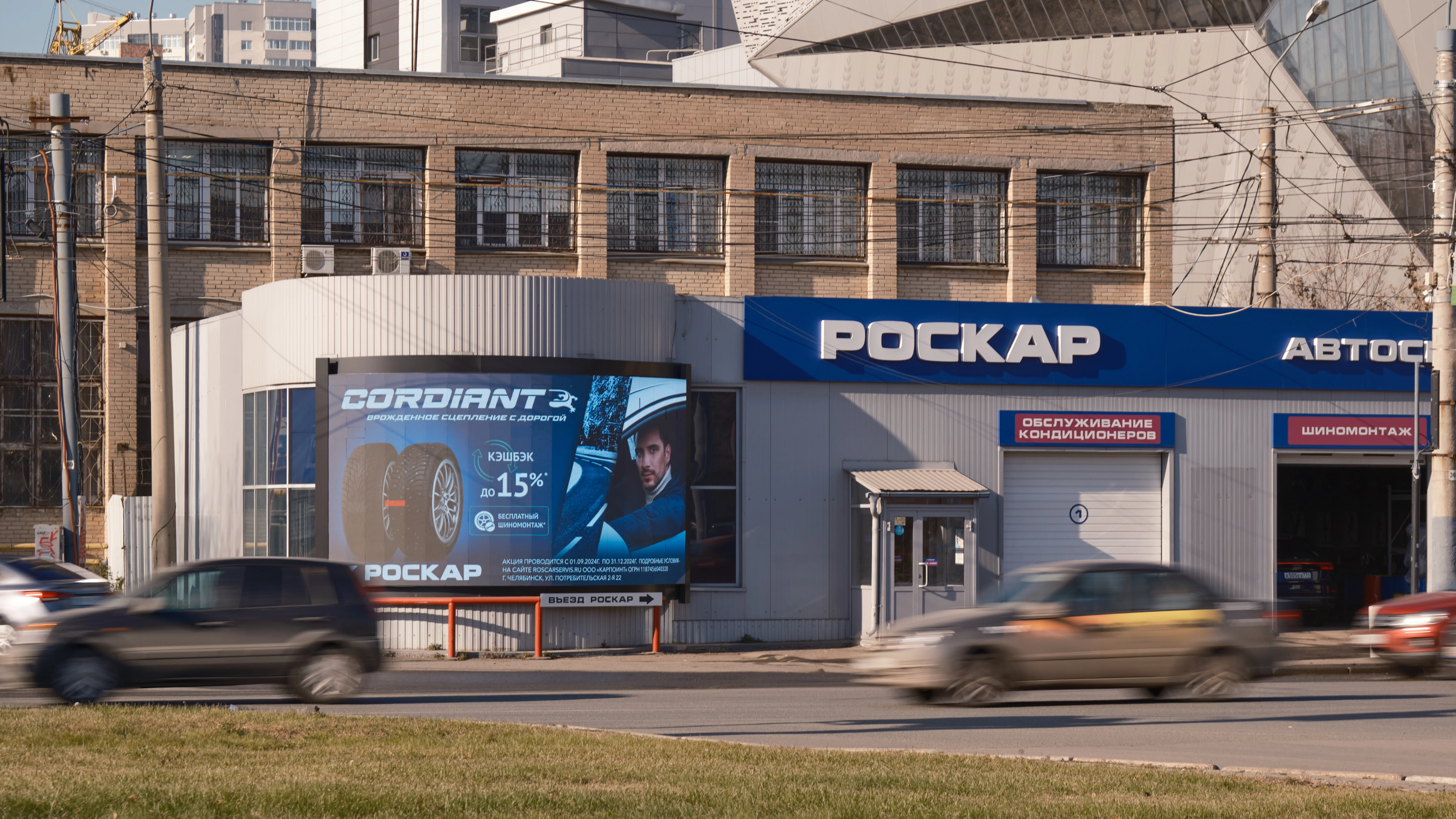

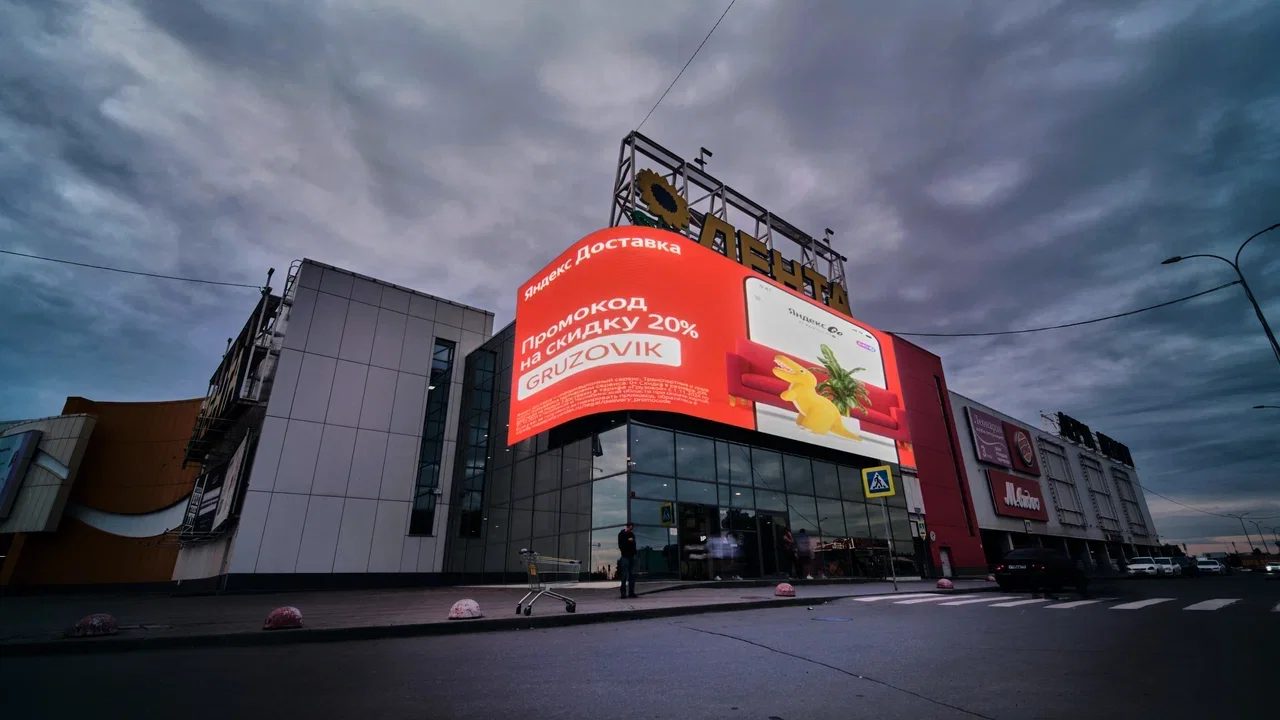

Уличный билборд (дистанция 15+ м)
Рекомендуемый шаг: P8–P16
Типичное целевое разрешение: примерно 600×400 – 1000×600 пикселей.

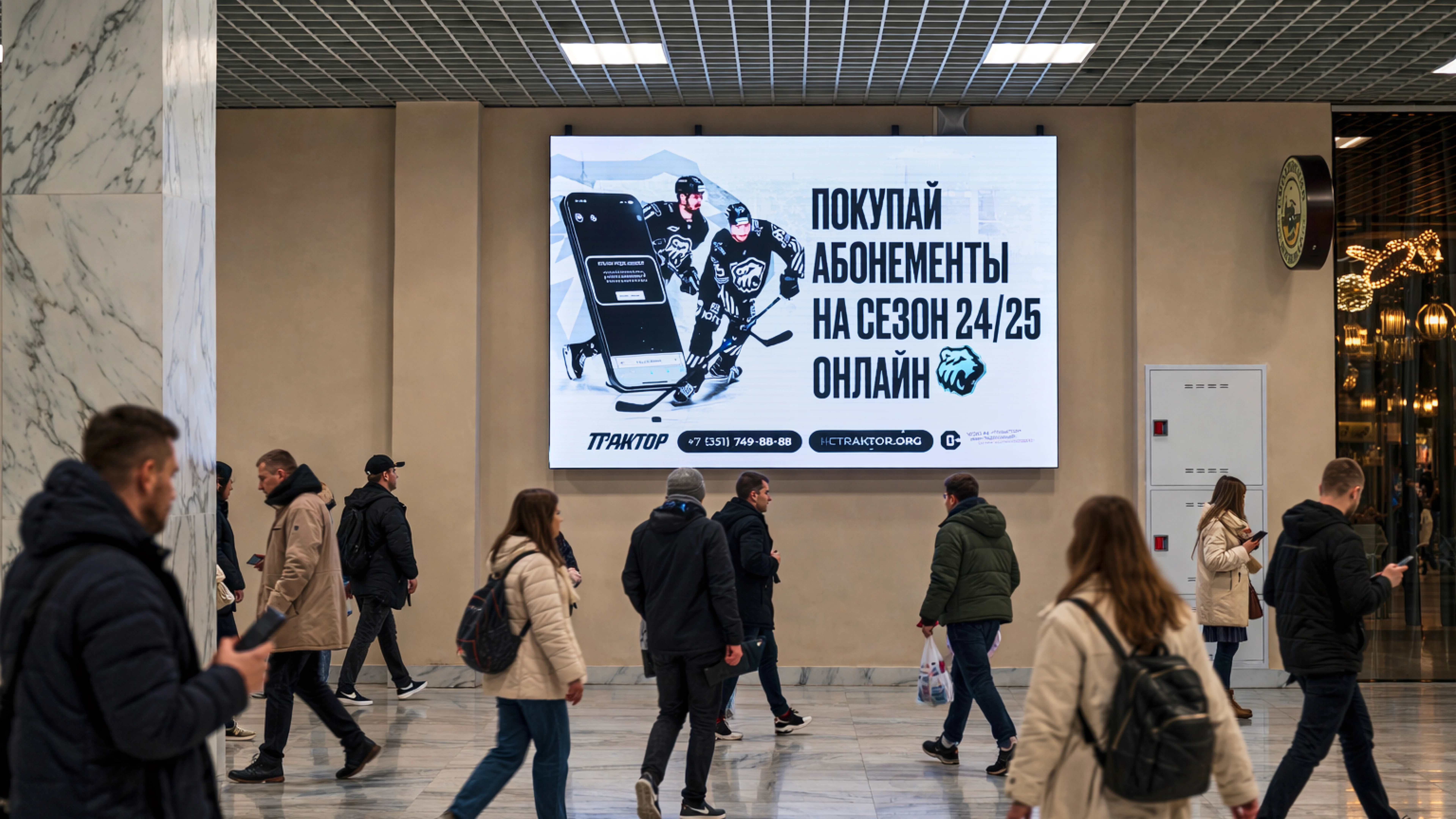

Торговый центр, витрина, indoor‑реклама
Рекомендуемый шаг: P2.5–P4
Типичное целевое разрешение: от 1080p и выше, в зависимости от размеров и контента.

Студия вещания, контрольный зал
Рекомендуемый шаг: P1.2–P1.9
Типичное целевое разрешение: до 4K 3840×2160.

Это именно ориентиры: под конкретный объект нужно считать расстояния, размеры и ограничения по монтажу.

Технические проверки перед финальным выбором

Перед тем как «зашивать» параметры в проект, стоит проверить:

• поддерживает ли выбранный контроллер целевое разрешение и частоту обновления;
• тянут ли источники сигнала нужный формат (Full HD, 4K, нестандартные матрицы);
• выдержит ли кабельная инфраструктура необходимый объём данных;
• достаточно ли резервов по питанию и охлаждению под выбранную плотность пикселей.

Грамотный расчёт на стадии ТЗ экономит деньги на этапе монтажа и избавляет от неприятных сюрпризов при запуске.

Разрешение светодиодного экрана — это не просто цифра в коммерческом предложении, а результат баланса шага пикселя, физического размера, условий эксплуатации и требований к контенту. Понимая взаимосвязь этих параметров, можно осознанно выбирать шаг, считать матрицу и проектировать систему так, чтобы экран работал в свою пользу, а не против бюджета.

LED‑экран - это законченная система: пиксели, модули, контроллеры, питание, охлаждение, конструкция и контент. Чем лучше ты понимаешь, как устроена эта цепочка, тем предсказуемее результат проекта - от первого эскиза до финального изображения на экране.
